產品說明
- H.265+/H.265雙碼串流影像壓縮
- 支援全通道AI編碼
- CVI/AHD/TVI/CVBS/IP影像輸入
- 最大 6 ch 網路攝影機輸入，每路支援6MP，最大 32 Mbps
- 支援 4 ch 周界保護
- 支援 4 ch SMD Plus
詳細規格
規格
| 型號 | XVR5104HS-I3 |
| 系統 | |
| 主處理器 | 工業級處理器 |
| 作業系統 | 嵌入式Linux |
| 操作介面 | Web、GUI |
| QuickPick 2.0 | |
| by Recorder | 1路 |
| 周界保護 | |
| by Recorder | 進階型：2 路，每路 10 條 IVS 規則， 一般型：4 路，每路 10 條 IVS 規則 |
| 人臉偵測 | |
| 人臉屬性 | 6個屬性 |
| by Recorder | 1路（每路最多 8 張人臉影像/秒） |
| 人臉辨識 | |
| 人臉資料庫容量 | 最多 10 個人臉資料庫，包含 10,000 張圖片 |
| by Recorder | 1路 |
| SMD Plus | |
| by Recorder | 4 路，對人/車進行二次過濾，減少樹葉/雨水/光照變化引起的誤報 |
| by Camera | 6路 |
| A I 影片品質分析 | |
| by Recorder | 4 路，支援偵測亮度等級、偏色、失焦、過度曝光、對比、黑白 |
| 場景變換 | |
| by Recorder | 1 路 |
| 不規則黑色遮罩 | |
| by Recorder | 1 路 |
| 聲音、影像 | |
| 類比攝影機輸入 | 4路BNC，支援 CVI/AHD/TVI/CVBS 自動偵測 |
| 相機輸入 | 【CVI】5MP@25fps、5MP@20fps、5MP@10/12.5fps、4MP@25/30fps、1080p@25/30fps、720p@50/60 fps、720p@25/30fps， 【TVI】5MP(2560 x 1944)@20fps、5MP(2960 x1665)@20fps、4MP@25/30fps、1080p@25/30fps、720p@25/30fps， 【AHD】5MP@20fps、4MP@25/30fps、1080p@25/30fps、720p@25/30fps |
| IP攝影機輸入 | 最多6個IPC接入通道，預設2個IP通道+4個通道(類比通道轉為IP通道)， 輸入頻寬：32 Mbps，錄製頻寬：32 Mbps，輸出頻寬：32 Mbps。 *啟用 IP 擴充後，影像品質分析/場景變換/人臉辨識、偵測/SMD/周界保護/ QuickPick 2.0 無法使用。 |
| 編碼容量 | 【編碼增強功能停用】:〔主碼流〕1-2Ch 5M-N@(1fps–25fps)，其他5M-N@(1fps–12fps)，1-2Ch 4M-N/1080p@(1fps–30fps)，其他4M-N/1080p@(1fps–15fps)，1080N/720p/960H/D1/CIF@(1fps–30fps)， 〔子碼流〕D1/CIF@(1fps–15fps)。 【編碼增強功能啟用】:〔主碼流〕4路 5M-N@(1fps–25fps)（4 路可轉換為 5MP@6 fps），4路 4M-N/1080p@(1fps–25fps)， 1080N/720p/960H/D1/CIF@(1fps–15fps)， 〔子碼流〕D1/CIF@(1 fps–15 fps)。 *啟用編碼增強功能時，影像品質分析/場景變化/臉部辨識、偵測/周界保護 /QuickPick 2.0 無法使用。 |
| 雙串流 | 支援 |
| 影像位元率 | 32 kbps–6144 kbps |
| 聲音取樣率 | 8 kHz，16 位元 |
| 聲音位元率 | 64 kbps |
| 影像輸出 | 1 個 HDMI、1 個 VGA， HDMI：1920×1080、1280×1024、1280×720， VGA：1920×1080、1280×1024、1280×720 |
| 分割畫面 | 未啟用 IP擴充模式時：1/4，啟用 IP擴充模式時：1/4/6 |
| 第三方支援 | Panasonic、Sony、Hanwha、Axis、Arecont、ONVIF |
| 壓縮標準 | |
| 影像壓縮 | AI 編碼 : 智能 H.265+、H.265、智能 H.264+、H.264 |
| 聲音壓縮 | G.711a、G.711u、PCM |
| 網路 | |
| 網路協定 | HTTP、HTTPS、TCP/IP、IPv4、IPv6、RTSP、UDP、NTP、DHCP、DNS、SMTP、UPnP、IP Filter、FTP、DDNS、SNMP、Alarm Server、P2P、Auto Registration、IP Search (支援 IPC/DVR/NVS等) |
| 智慧裝置 | iOS、Android |
| 互通性 | ONVIF 24.06 (Profile T&S&G)、CGI、SDK |
| 瀏覽器 | Chrome、IE、Safari、Edge、Firefox |
| 回放/ 備份 | |
| 記錄模式 | 一般、移動偵測、智能、警報、POS |
| 回放分割畫面 | 1/4 |
| 備份模式 | USB 設備、網路備份 |
| 回放模式 | 即時回放、普通回放、事件回放、標籤回放、智能回放 |
| 警報 | |
| 一般警報 | 移動偵測、警報箱、CVI警報、攝影機外接警報、網路警報、PIR 警報 |
| 異常警報 | 錯誤(無磁碟/磁碟錯誤/空間不足/配額空間不足/網路斷開/IP衝突/MAC衝突)、影像遺失、影像竄改、攝影機離線 |
| 智能警報 | 人臉偵測、人臉辨識、周界保護、SMD Plus |
| 警報聯動 | 錄製、快照(全景)、IPC外部警報輸出、聲音、蜂鳴器、log、預設、電子郵件 |
| 連接埠 | |
| 聲音輸入 | 1路 RCA / 4路 BNC (同軸音源) |
| 聲音輸出 | 1路 RCA |
| 雙向通話 | 支援，與第一通道共享相同的聲音輸入 |
| HDD介面 | 1個SATA埠口，每個硬碟容量高達16TB |
| RS-485 | 1 |
| USB | 2 (1 個前置USB 2.0 埠口，1 個後置 USB 2.0 埠口) |
| HDMI | 1 |
| VGA | 1 |
| 網路埠口 | 1 （10/100 Mbps 乙太網路埠口，RJ-45） |
| 電源、環境、外觀 | |
| 電源供應 | DC 12V ，1.5A |
| 電源功耗 | <5 W (不包含硬碟) |
| 工作溫濕度 | –10 °C ~ +55 °C，相對濕度 10%–90% |
| 儲存溫度 | –20 °C ~ +60 °C |
| 安裝 | 桌面 |
| 尺寸 | 寬260.0 mm × 深237.8 mm × 高47.6 mm (10.24″ × 9.36″ × 1.87″) |
| 淨重 | 0.84 kg (1.85 lb) |
| 認證 | |
| 認證 | CE、FCC |

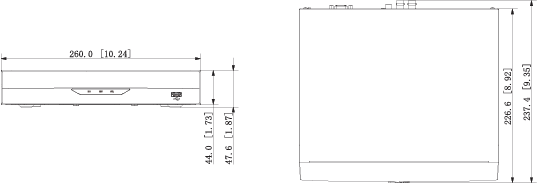

尺寸
單位 : mm〔inch〕
產品規格
| 型號 | XVR5104HS-I3 |
| 系統 | |
| 主處理器 | 工業級處理器 |
| 作業系統 | 嵌入式Linux |
| 操作介面 | Web、GUI |
| QuickPick 2.0 | |
| by Recorder | 1路 |
| 周界保護 | |
| by Recorder | 進階型：2 路，每路 10 條 IVS 規則， 一般型：4 路，每路 10 條 IVS 規則 |
| 人臉偵測 | |
| 人臉屬性 | 6個屬性 |
| by Recorder | 1路（每路最多 8 張人臉影像/秒） |
| 人臉辨識 | |
| 人臉資料庫容量 | 最多 10 個人臉資料庫，包含 10,000 張圖片 |
| by Recorder | 1路 |
| SMD Plus | |
| by Recorder | 4 路，對人/車進行二次過濾，減少樹葉/雨水/光照變化引起的誤報 |
| by Camera | 6路 |
| A I 影片品質分析 | |
| by Recorder | 4 路，支援偵測亮度等級、偏色、失焦、過度曝光、對比、黑白 |
| 場景變換 | |
| by Recorder | 1 路 |
| 不規則黑色遮罩 | |
| by Recorder | 1 路 |
| 聲音、影像 | |
| 類比攝影機輸入 | 4路BNC，支援 CVI/AHD/TVI/CVBS 自動偵測 |
| 相機輸入 | 【CVI】5MP@25fps、5MP@20fps、5MP@10/12.5fps、4MP@25/30fps、1080p@25/30fps、720p@50/60 fps、720p@25/30fps， 【TVI】5MP(2560 x 1944)@20fps、5MP(2960 x1665)@20fps、4MP@25/30fps、1080p@25/30fps、720p@25/30fps， 【AHD】5MP@20fps、4MP@25/30fps、1080p@25/30fps、720p@25/30fps |
| IP攝影機輸入 | 最多6個IPC接入通道，預設2個IP通道+4個通道(類比通道轉為IP通道)， 輸入頻寬：32 Mbps，錄製頻寬：32 Mbps，輸出頻寬：32 Mbps。 *啟用 IP 擴充後，影像品質分析/場景變換/人臉辨識、偵測/SMD/周界保護/ QuickPick 2.0 無法使用。 |
| 編碼容量 | 【編碼增強功能停用】:〔主碼流〕1-2Ch 5M-N@(1fps–25fps)，其他5M-N@(1fps–12fps)，1-2Ch 4M-N/1080p@(1fps–30fps)，其他4M-N/1080p@(1fps–15fps)，1080N/720p/960H/D1/CIF@(1fps–30fps)， 〔子碼流〕D1/CIF@(1fps–15fps)。 【編碼增強功能啟用】:〔主碼流〕4路 5M-N@(1fps–25fps)（4 路可轉換為 5MP@6 fps），4路 4M-N/1080p@(1fps–25fps)， 1080N/720p/960H/D1/CIF@(1fps–15fps)， 〔子碼流〕D1/CIF@(1 fps–15 fps)。 *啟用編碼增強功能時，影像品質分析/場景變化/臉部辨識、偵測/周界保護 /QuickPick 2.0 無法使用。 |
| 雙串流 | 支援 |
| 影像位元率 | 32 kbps–6144 kbps |
| 聲音取樣率 | 8 kHz，16 位元 |
| 聲音位元率 | 64 kbps |
| 影像輸出 | 1 個 HDMI、1 個 VGA， HDMI：1920×1080、1280×1024、1280×720， VGA：1920×1080、1280×1024、1280×720 |
| 分割畫面 | 未啟用 IP擴充模式時：1/4，啟用 IP擴充模式時：1/4/6 |
| 第三方支援 | Panasonic、Sony、Hanwha、Axis、Arecont、ONVIF |
| 壓縮標準 | |
| 影像壓縮 | AI 編碼 : 智能 H.265+、H.265、智能 H.264+、H.264 |
| 聲音壓縮 | G.711a、G.711u、PCM |
| 網路 | |
| 網路協定 | HTTP、HTTPS、TCP/IP、IPv4、IPv6、RTSP、UDP、NTP、DHCP、DNS、SMTP、UPnP、IP Filter、FTP、DDNS、SNMP、Alarm Server、P2P、Auto Registration、IP Search (支援 IPC/DVR/NVS等) |
| 智慧裝置 | iOS、Android |
| 互通性 | ONVIF 24.06 (Profile T&S&G)、CGI、SDK |
| 瀏覽器 | Chrome、IE、Safari、Edge、Firefox |
| 回放/ 備份 | |
| 記錄模式 | 一般、移動偵測、智能、警報、POS |
| 回放分割畫面 | 1/4 |
| 備份模式 | USB 設備、網路備份 |
| 回放模式 | 即時回放、普通回放、事件回放、標籤回放、智能回放 |
| 警報 | |
| 一般警報 | 移動偵測、警報箱、CVI警報、攝影機外接警報、網路警報、PIR 警報 |
| 異常警報 | 錯誤(無磁碟/磁碟錯誤/空間不足/配額空間不足/網路斷開/IP衝突/MAC衝突)、影像遺失、影像竄改、攝影機離線 |
| 智能警報 | 人臉偵測、人臉辨識、周界保護、SMD Plus |
| 警報聯動 | 錄製、快照(全景)、IPC外部警報輸出、聲音、蜂鳴器、log、預設、電子郵件 |
| 連接埠 | |
| 聲音輸入 | 1路 RCA / 4路 BNC (同軸音源) |
| 聲音輸出 | 1路 RCA |
| 雙向通話 | 支援，與第一通道共享相同的聲音輸入 |
| HDD介面 | 1個SATA埠口，每個硬碟容量高達16TB |
| RS-485 | 1 |
| USB | 2 (1 個前置USB 2.0 埠口，1 個後置 USB 2.0 埠口) |
| HDMI | 1 |
| VGA | 1 |
| 網路埠口 | 1 （10/100 Mbps 乙太網路埠口，RJ-45） |
| 電源、環境、外觀 | |
| 電源供應 | DC 12V ，1.5A |
| 電源功耗 | <5 W (不包含硬碟) |
| 工作溫濕度 | –10 °C ~ +55 °C，相對濕度 10%–90% |
| 儲存溫度 | –20 °C ~ +60 °C |
| 安裝 | 桌面 |
| 尺寸 | 寬260.0 mm × 深237.8 mm × 高47.6 mm (10.24″ × 9.36″ × 1.87″) |
| 淨重 | 0.84 kg (1.85 lb) |
| 認證 | |
| 認證 | CE、FCC |

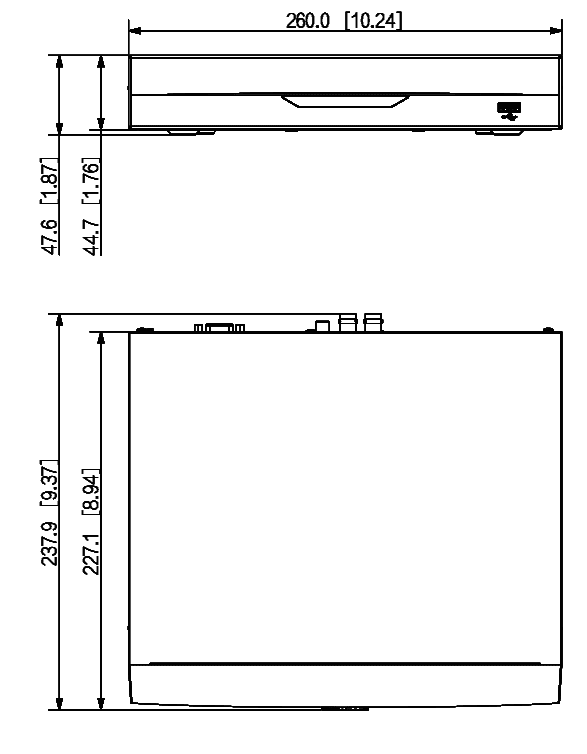

產品尺寸
單位 : mm〔inch〕
