產品說明
- H.265+/H.265雙碼串流影像壓縮
- 支援全通道AI編碼
- CVI/AHD/TVI/CVBS/IP影像輸入
- 最大 32ch 網路攝影機輸入，每路最大8MP，最大 128 Mbps
- 最多 8 ch 影像串流（類比通道）周界保護
- 最多 16 ch 影像串流（類比通道）SMD plus
詳細規格
規格
| 型號 | XVR5216A-4KL-I3 |
| ※ 型錄規格若與實機不符，以實機為準。 | |
| ※ 公司保留修改規格之權利，修改後不另行通知，實際內容請隨時來電洽詢。 | |
| 系統 | |
| 主處理器 | 工業級處理器 |
| 作業系統 | 嵌入式Linux |
| 操作介面 | Web、Local GUI |
| QuickPick 2.0 | |
| AI by Recorder | 2 個通道 |
| 周界保護 | |
| AI by Recorder | 進階型：2通道，每通道10個IVS |
| 一般型：8通道，每通道10個IVS | |
| 人臉偵測 | |
| 人臉屬性 | 性別、年齡、眼鏡、表情、口罩、鬍鬚 |
| AI by Recorder | 2 個通道（每個通道最多 12 個人臉圖像/秒） |
| 人臉辨識 | |
| 人臉資料庫容量 | 最多10個人臉資料庫，總計20,000張人臉影像(每張影像均可新增姓名/性別/生日/地址/證書類型/證書編號/、國家/地區/州/省份等資訊) |
| AI by Recorder | 2個通道 |
| SMD Plus | |
| by Recorder | 16路，對人、機動車進行二次過濾，減少樹葉、雨水、光照條件變化所引起的誤報 |
| 聲音、影像 | |
| 類比攝影機輸入 | 16個BNC接口，支援CVI/AHD/TVI/CVBS自動偵測 |
| 攝影機輸入 | 【CVI】: 4K@25/30 fps、6MP@20 fps、5MP@25 fps、4MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps、720p@50/60 fps |
| 【TVI】: 4K@15 fps、5MP@20 fps、4MP@25/30 fps、3MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps | |
| 【AHD】: 4K@15 fps、5MP@20 fps、4MP@25/30 fps、3MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps | |
| IP攝影機輸入 | 最多32路IPC接入，預設16路IP通道+16通道(類比通道轉換為IP通道) |
| 輸入頻寬：128 Mbps，錄製頻寬：128 Mbps，輸出頻寬：128 Mbps | |
| *啟用 IP 擴充後，IVS、人臉、SMD功能將無法使用。 | |
| 編碼能力 | 【主碼流】4K@(1fps-7fps)、6MP@(1fps-10fps)、 5MP@(1fps-12fps)、4K-N/4 MP/3 MP@(1fps-15fps)、 4M-N/1080p/720p/960H/D1/CIF@(1fps–25/30fps) |
| 【子碼流】960H@(1fps–15fps)、D1/CIF@(1fps–25/30fps) | |
| 雙串流 | 支援 |
| 影像位元率 | 32 kbps–6144 kbps |
| 聲音取樣率 | 8 kHz，16 位元 |
| 聲音位元率 | 64kbps |
| 影像輸出 | 1 個 HDMI、1 個VGA |
| HDMI：3840 × 2160、1920 × 1080、1280 × 1024、1280 × 720 | |
| VGA：1920 × 1080、1280 × 1024、1280 × 720 | |
| *VGA 和 HDMI 的同時/異構影像來源輸出可設定 | |
| 分割畫面 | 未啟用 IP延伸模式: 1/4/8/9/16，啟用 IP延伸模式: 1/4/8/9/16/25/36 |
| 第三方支援 | ONVIF、Panasonic、Sony、Axis、Arecont、Samsung |
| 壓縮標準 | |
| 影像壓縮 | AI 編碼 : 智能 H.265+、H.265、智能 H.264+、H.264 |
| 聲音壓縮 | G.711a、G.711u、PCM |
| 網路 | |
| 網路協定 | HTTP、HTTPS、TCP/IP、IPv4、RTSP、UDP、SMTP、NTP、DHCP、DNS、DDNS、P2P |
| 智慧裝置 | iOS、Android |
| 互通性 | ONVIF 21.12、CGI |
| 瀏覽器 | Chrome、IE9+、Firefox |
| 網路模式 | 單址模式 |
| 回放/ 備份 | |
| 記錄模式 | 一般、移動偵測、智能、警報、POS |
| 回放分割畫面 | 1/4/9/16 |
| 備份模式 | USB 設備、網路備份 |
| 回放模式 | 即時回放、普通回放、事件回放、標籤回放、智能回放 |
| 儲存 | |
| Disk Group | 支援 |
| 警報 | |
| 一般警報 | 移動偵測、影像遺失、篡改、本地警報 |
| 異常警報 | 錯誤(無磁碟/磁碟錯誤/磁碟已滿/IP衝突/MAC衝突)、攝影機離線 |
| 智能警報 | 人臉偵測、人臉辨識、周界保護 |
| 警報聯動 | 錄製、快照(全景)、IPC外部警報輸出、門禁控制、語音提示、蜂鳴器、log、預設、電子郵件 |
| 連接埠 | |
| 聲音輸入 | 4路 RCA / 16路 BNC (同軸音源) |
| 聲音輸出 | 1路 RCA |
| 雙向通話 | 支援，與第一通道共享相同的音訊輸入 |
| 警報輸入/輸出 | 16路 / 3路 |
| HDD介面 | 2個SATA埠口，每個硬碟容量高達16TB |
| RS-485 | 1 |
| USB | 2 (1 個前置USB 2.0 埠口，1 個後置 USB 3.0 埠口) |
| HDMI | 1 |
| VGA | 1 |
| 網路埠口 | 1 （10/100/1000 Mbps 乙太網路埠口，RJ-45） |
| 電源、環境、外觀 | |
| 電源供應 | DC 12V ，5A |
| 電源功耗 | <15 W (不包含硬碟) |
| 工作溫濕度 | –10 °C ~ +55 °C，相對濕度 10%–90% (非凝結) |
| 儲存溫度 | –20 °C ~ +60 °C |
| 尺寸 | 寬375.0 mm × 深289.6 mm × 高53.0 mm (14.76″ × 11.39″ × 2.09″) |
| 淨重 | 1.90 kg (4.20 lb) |
| 認證 | |
| 認證 | CE、FCC |

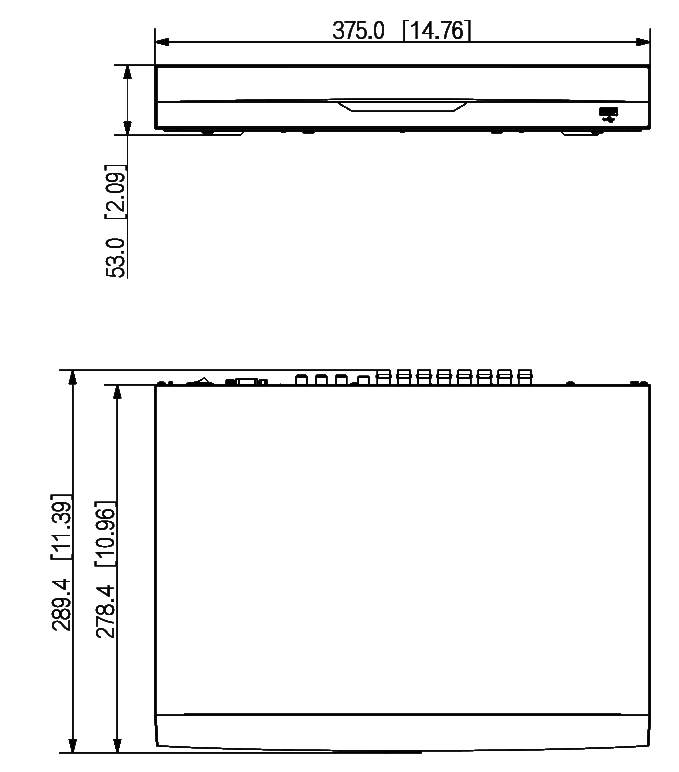

尺寸
單位 : mm［inch］
