產品說明
- H.265+/H.265雙碼串流影像壓縮
- 支援16路AI編碼
- CVI/AHD/TVI/CVBS/IP影像輸入
- 最大48路網路攝影機輸入，每路最大6MP，最大 192 Mbps
- 最多 8 ch 影像串流（類比通道）周界保護
- 多達 32 ch影像串流（類比通道）SMD plus
詳細規格
規格
| 型號 | XVR5232AN-I3 |
| 系統 | |
| 主處理器 | 工業級處理器 |
| 作業系統 | 嵌入式Linux |
| 操作介面 | Web、Local GUI |
| QuickPick 2.0 | |
| AI by Recorder | 2 個通道 |
| 周界保護 | |
| AI by Recorder | 進階型：2通道，每通道10個IVS， 一般型：8通道，每通道10個IVS |
| 人臉偵測 | |
| 人臉屬性 | 6個屬性 |
| AI by Recorder | 2 個通道（每個通道最多 12 個人臉圖像/秒） |
| 人臉辨識 | |
| 人臉資料庫容量 | 最多10個人臉資料庫，總計10,000張人臉影像 |
| AI by Recorder | 2個通道 |
| SMD PLUS | |
| by Recorder | 32路，對人、機動車進行二次過濾，減少樹葉、雨水、光照條件變化所引起的誤報 |
| by Camera | 48個通道 |
| A I 影片品質分析 | |
| by Recorder | 32路，支援偵測亮度等級、偏色、失焦、過度曝光、對比、黑白 |
| 場景變換 | |
| by Recorder | 1個通道 |
| 不規則黑色遮罩 | |
| by Recorder | 1個通道 |
| 聲音、影像 | |
| 類比攝影機輸入 | 32個BNC接口，支援CVI/AHD/TVI/CVBS自動偵測 |
| 攝影機輸入 | 【CVI】: 5MP@25 fps、5MP@20 fps、5MP@10/12.5 fps、4MP@25/30 fps、1080p@25/30 fps、720p@50/60 fps、720p@25/30fps 【TVI】: 5MP(2560 x 1944)@20 fps、5MP(2960 x 1665)@20 fps、4MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps 【AHD】: 5MP@20 fps、4MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps |
| IP攝影機輸入 | 最多48路IPC接入，預設 16路IP通道+32通道(類比通道轉換為IP通道)， 輸入頻寬：192 Mbps，錄製頻寬：192 Mbps，輸出頻寬：192 Mbps。 *啟用 IP 擴充後，影像品質分析、場景變換、人臉辨識、人臉偵測、SMD、周界保護和 QuickPick 2.0 無法使用。 |
| 編碼能力 | 【編碼增強功能停用】- 〔主碼流〕 Ch 1-4、17-20 5M-N@(1fps–25fps), 其他5M-N@(1 fps–12 fps)，Ch 1-4、17-20 4M-N/1080p@(1fps–30fps), 其他4MN/ 1080p@(1fps–15fps)，1080N/720p/960H/D1/CIF@(1 fps–30 fps)；〔子碼流〕: D1/CIF@(1 fps–15 fps) 【編碼增強功能啟用】- 〔主碼流〕 Ch 1-8、17-24 5M-N@(1fps–20fps), 其他 5M-N@(1 fps-12 fps)(4 通道可轉換為 5MP@6fps)，Ch 1-8、17-24 4M-N/1080p@(1fps–25fps), 其他 4M-N/1080p@(1fps–15fps)， 1080N/720p/960H/D1/CIF@(1fps–30 fps)〔子碼流〕: D1/CIF@(1 fps–15 fps)。 *啟用編碼增強功能時，影像品質分析、場景變化、人臉辨識、人臉偵測、周界保護和 QuickPick 2.0 無法使用。 |
| 雙串流 | 支援 |
| 影像位元率 | 32 kbps–6144 kbps |
| 聲音取樣率 | 8 kHz，16 位元 |
| 聲音位元率 | 64kbps |
| 影像輸出 | 1 個 HDMI、1 個VGA、1個CVBS : HDMI：3840×2160、1920×1080、1280×1024、1280×720， VGA：1920×1080、1280×1024、1280×720。 *可設定 VGA 和 HDMI 的同步/異構影像來源輸出 |
| 分割畫面 | 主螢幕：1/4/8/9/16/25/36，子螢幕：1/4/8/9/16，子螢幕顯示與 IP分機功能衝突 |
| 第三方支援 | Panasonic、Sony、Hanwha、Axis、Arecont、ONVIF |
| 壓縮標準 | |
| 影像壓縮 | AI 編碼 : 智能 H.265+、H.265、智能 H.264+、H.264 |
| 聲音壓縮 | G.711a、G.711u、PCM |
| 網路 | |
| 網路協定 | HTTP、HTTPS、TCP/IP、IPv4、IPv6、RTSP、UDP、NTP、DHCP、DNS、SMTP、UPnP、IP Filter、FTP、DDNS、SNMP、Alarm Server、P2P、Auto Registration、IP Search (支援 IPC/DVR/NVS等) |
| 智慧裝置 | iOS、Android |
| 互通性 | ONVIF 24.06 (Profile T&S&G)、CGI、SDK |
| 瀏覽器 | Chrome、IE、Safari、Edge、Firefox |
| 回放/ 備份 | |
| 記錄模式 | 一般、移動偵測、智能、警報、POS |
| 回放分割畫面 | 1/4/9/16 |
| 備份模式 | USB 設備、網路備份 |
| 回放模式 | 即時回放、普通回放、事件回放、標籤回放、智能回放 |
| 儲存 | |
| 磁碟組 | 支援 |
| 警報 | |
| 一般警報 | 移動偵測、警報盒、CVI 警報、攝影機外接警報、網路警報、PIR 警報 |
| 異常警報 | 錯誤(無磁碟/磁碟錯誤/空間不足/配額空間不足/網路斷開/IP衝突/MAC衝突)、影像遺失、影像竄改、攝影機離線 |
| 智能警報 | 人臉偵測、人臉辨識、周界保護、SMD Plus |
| 警報聯動 | 錄製、快照(全景)、IPC外部警報輸出、聲音、蜂鳴器、log、預設、電子郵件 |
| 連接埠 | |
| CVBS輸入 | 1路 |
| 聲音輸入 | 1路 RCA / 32路 BNC (同軸音源) |
| 聲音輸出 | 1路 RCA |
| 雙向通話 | 支援，與第一通道共享相同的聲音輸入 |
| HDD介面 | 2個SATA埠口，每個硬碟容量高達16TB |
| RS-485 | 1 |
| USB | 2 (1 個前置USB 2.0 埠口，1 個後置 USB 3.0 埠口) |
| HDMI | 1 |
| VGA | 1 |
| 網路埠口 | 1 （10/100/1000 Mbps 乙太網路埠口，RJ-45） |
| 電源、環境、外觀 | |
| 電源供應 | DC 12V ，5A |
| 電源功耗 | <16 W (不包含硬碟) |
| 工作溫濕度 | –10 °C ~ +55 °C，相對濕度 10%–90% |
| 儲存溫度 | –20 °C ~ +60 °C |
| 安裝 | 桌面 |
| 尺寸 | 寬375.0 mm × 深289.6 mm × 高53.0 mm (14.76″ × 11.40″ × 2.09″) |
| 淨重 | 1.90 kg (4.2 lb) |
| 認證 | |
| 認證 | CE、FCC |
尺寸
單位 : mm〔inch〕
產品規格
| 型號 | XVR5232AN-I3 |
| 系統 | |
| 主處理器 | 工業級處理器 |
| 作業系統 | 嵌入式Linux |
| 操作介面 | Web、Local GUI |
| QuickPick 2.0 | |
| AI by Recorder | 2 個通道 |
| 周界保護 | |
| AI by Recorder | 進階型：2通道，每通道10個IVS， 一般型：8通道，每通道10個IVS |
| 人臉偵測 | |
| 人臉屬性 | 6個屬性 |
| AI by Recorder | 2 個通道（每個通道最多 12 個人臉圖像/秒） |
| 人臉辨識 | |
| 人臉資料庫容量 | 最多10個人臉資料庫，總計10,000張人臉影像 |
| AI by Recorder | 2個通道 |
| SMD PLUS | |
| by Recorder | 32路，對人、機動車進行二次過濾，減少樹葉、雨水、光照條件變化所引起的誤報 |
| by Camera | 48個通道 |
| A I 影片品質分析 | |
| by Recorder | 32路，支援偵測亮度等級、偏色、失焦、過度曝光、對比、黑白 |
| 場景變換 | |
| by Recorder | 1個通道 |
| 不規則黑色遮罩 | |
| by Recorder | 1個通道 |
| 聲音、影像 | |
| 類比攝影機輸入 | 32個BNC接口，支援CVI/AHD/TVI/CVBS自動偵測 |
| 攝影機輸入 | 【CVI】: 5MP@25 fps、5MP@20 fps、5MP@10/12.5 fps、4MP@25/30 fps、1080p@25/30 fps、720p@50/60 fps、720p@25/30fps 【TVI】: 5MP(2560 x 1944)@20 fps、5MP(2960 x 1665)@20 fps、4MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps 【AHD】: 5MP@20 fps、4MP@25/30 fps、1080p@25/30 fps、720p@25/30 fps |
| IP攝影機輸入 | 最多48路IPC接入，預設 16路IP通道+32通道(類比通道轉換為IP通道)， 輸入頻寬：192 Mbps，錄製頻寬：192 Mbps，輸出頻寬：192 Mbps。 *啟用 IP 擴充後，影像品質分析、場景變換、人臉辨識、人臉偵測、SMD、周界保護和 QuickPick 2.0 無法使用。 |
| 編碼能力 | 【編碼增強功能停用】- 〔主碼流〕 Ch 1-4、17-20 5M-N@(1fps–25fps), 其他5M-N@(1 fps–12 fps)，Ch 1-4、17-20 4M-N/1080p@(1fps–30fps), 其他4MN/ 1080p@(1fps–15fps)，1080N/720p/960H/D1/CIF@(1 fps–30 fps)；〔子碼流〕: D1/CIF@(1 fps–15 fps) 【編碼增強功能啟用】- 〔主碼流〕 Ch 1-8、17-24 5M-N@(1fps–20fps), 其他 5M-N@(1 fps-12 fps)(4 通道可轉換為 5MP@6fps)，Ch 1-8、17-24 4M-N/1080p@(1fps–25fps), 其他 4M-N/1080p@(1fps–15fps)， 1080N/720p/960H/D1/CIF@(1fps–30 fps)〔子碼流〕: D1/CIF@(1 fps–15 fps)。 *啟用編碼增強功能時，影像品質分析、場景變化、人臉辨識、人臉偵測、周界保護和 QuickPick 2.0 無法使用。 |
| 雙串流 | 支援 |
| 影像位元率 | 32 kbps–6144 kbps |
| 聲音取樣率 | 8 kHz，16 位元 |
| 聲音位元率 | 64kbps |
| 影像輸出 | 1 個 HDMI、1 個VGA、1個CVBS : HDMI：3840×2160、1920×1080、1280×1024、1280×720， VGA：1920×1080、1280×1024、1280×720。 *可設定 VGA 和 HDMI 的同步/異構影像來源輸出 |
| 分割畫面 | 主螢幕：1/4/8/9/16/25/36，子螢幕：1/4/8/9/16，子螢幕顯示與 IP分機功能衝突 |
| 第三方支援 | Panasonic、Sony、Hanwha、Axis、Arecont、ONVIF |
| 壓縮標準 | |
| 影像壓縮 | AI 編碼 : 智能 H.265+、H.265、智能 H.264+、H.264 |
| 聲音壓縮 | G.711a、G.711u、PCM |
| 網路 | |
| 網路協定 | HTTP、HTTPS、TCP/IP、IPv4、IPv6、RTSP、UDP、NTP、DHCP、DNS、SMTP、UPnP、IP Filter、FTP、DDNS、SNMP、Alarm Server、P2P、Auto Registration、IP Search (支援 IPC/DVR/NVS等) |
| 智慧裝置 | iOS、Android |
| 互通性 | ONVIF 24.06 (Profile T&S&G)、CGI、SDK |
| 瀏覽器 | Chrome、IE、Safari、Edge、Firefox |
| 回放/ 備份 | |
| 記錄模式 | 一般、移動偵測、智能、警報、POS |
| 回放分割畫面 | 1/4/9/16 |
| 備份模式 | USB 設備、網路備份 |
| 回放模式 | 即時回放、普通回放、事件回放、標籤回放、智能回放 |
| 儲存 | |
| 磁碟組 | 支援 |
| 警報 | |
| 一般警報 | 移動偵測、警報盒、CVI 警報、攝影機外接警報、網路警報、PIR 警報 |
| 異常警報 | 錯誤(無磁碟/磁碟錯誤/空間不足/配額空間不足/網路斷開/IP衝突/MAC衝突)、影像遺失、影像竄改、攝影機離線 |
| 智能警報 | 人臉偵測、人臉辨識、周界保護、SMD Plus |
| 警報聯動 | 錄製、快照(全景)、IPC外部警報輸出、聲音、蜂鳴器、log、預設、電子郵件 |
| 連接埠 | |
| CVBS輸入 | 1路 |
| 聲音輸入 | 1路 RCA / 32路 BNC (同軸音源) |
| 聲音輸出 | 1路 RCA |
| 雙向通話 | 支援，與第一通道共享相同的聲音輸入 |
| HDD介面 | 2個SATA埠口，每個硬碟容量高達16TB |
| RS-485 | 1 |
| USB | 2 (1 個前置USB 2.0 埠口，1 個後置 USB 3.0 埠口) |
| HDMI | 1 |
| VGA | 1 |
| 網路埠口 | 1 （10/100/1000 Mbps 乙太網路埠口，RJ-45） |
| 電源、環境、外觀 | |
| 電源供應 | DC 12V ，5A |
| 電源功耗 | <16 W (不包含硬碟) |
| 工作溫濕度 | –10 °C ~ +55 °C，相對濕度 10%–90% |
| 儲存溫度 | –20 °C ~ +60 °C |
| 安裝 | 桌面 |
| 尺寸 | 寬375.0 mm × 深289.6 mm × 高53.0 mm (14.76″ × 11.40″ × 2.09″) |
| 淨重 | 1.90 kg (4.2 lb) |
| 認證 | |
| 認證 | CE、FCC |

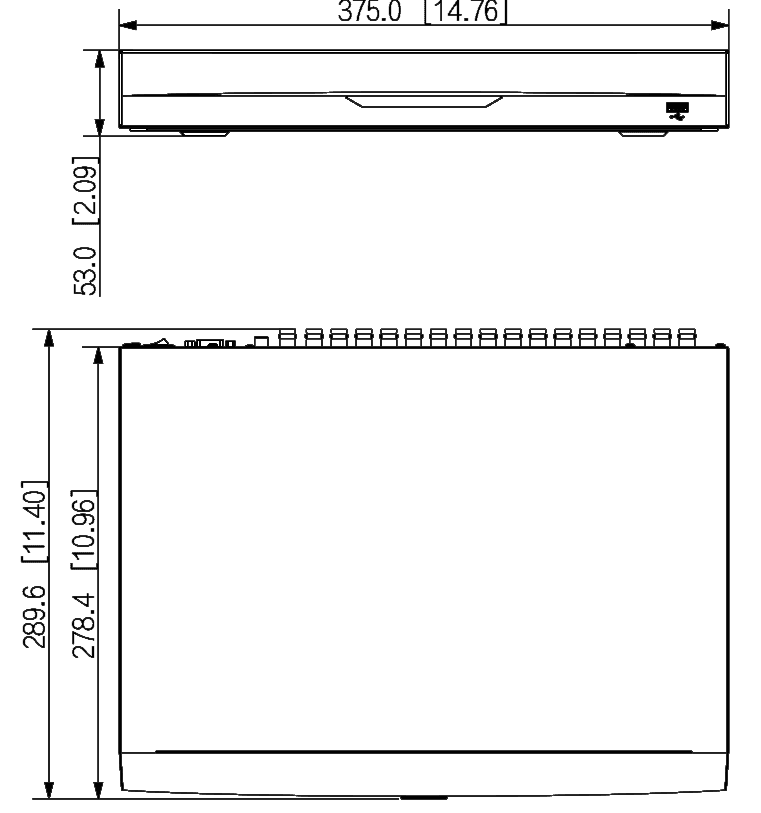

產品尺寸
單位 : mm〔inch〕
