產品說明
- 305 m（1000 ft）/箱 ，乙太網路供電
- 高純度無氧銅導體材料
- 客製化 MDPE 外被體
- 符合ANSI/TIA 568.2-D 阻燃等級認證
規格
| 型號 | PFM920-5EU |
| 導體 | |
| 材質 | 無氧銅（純度99.97%） |
| 直徑 | 0.50 mm ± 0.01 mm (0.02″ ± 0.0004″) |
| 美國線規 | 24AWG |
| 絕緣 | |
| 材質 | HDPE |
| 平均厚度(Min.) | 0.21mm (0.0083″) |
| 直徑 | 0.89 mm ± 0.06 mm (0.035″ ± 0.0024″) |
| 絕緣顏色 | 8芯 (藍色，白色/藍色、橙色，白色/橙色、綠色，白色/綠色、棕色，白色/棕色) |
| 拉繩 | |
| 材質 | 聚酯纖維 |
| 規格 | 500D |
| 外被體 | |
| 材質 | MDPE |
| 平均厚度(Min.) | 0.7 mm (0.0276″) |
| 直徑 | 5.2 mm ± 0.40 mm (0.20″ ± 0.0157″) |
| 顏色 | 黑色 |
| 電器規範 | |
| 單導體最大直流電阻 | 9.5 Ω@100 m (328.08 ft) |
| 最小絕緣電阻 | 5000 MΩ·km |
| 最大直流電阻不平衡 | 2% (pair intra), 4% (pairs inter) |
| 絕緣強度 | No breakdown with 1KV DC for 1 min |
| 傳輸 | |
| 阻抗特性 | 100 ± 15Ω |
| 近端串音 | ≥35.30 dB/100 m@100 MHz |
| 最大衰減 | 22.0 dB/100 m@100 MHz |
| 回流損失 | ≥20.1 dB/100 m@100 MHz |
| 機械 | |
| 抗拉強度 | 外被體≥13.5 MPa，絕緣≥16 MPa |
| 斷裂延伸率 | 外被體≥150%，絕緣≥300% |
| 安裝彎曲半徑 | >15倍纜線外徑 |
| 導體斷裂延伸率 | ≥15% |
| 環境 | |
| 絕緣收縮 | ≤5% |
| 絕緣色移電阻 | 無遷移 |
| 老化後外被體拉伸強 度和斷裂延伸率 | ≥9.6 MPa，變化率≤20% |
| 低溫彎曲試驗 | 試驗後無開裂 |
| 熱衝擊試驗 | 試驗後無開裂 |
| 工作溫度 | –20°C ~ +60°C |
| 安裝溫度 | 0°C ~ +50°C |
| 儲存溫濕度 | –10°C ~ +40°C，相對溼度<60% |
| 合規性 | |
| 合規標準 | YD/T 3296.2-2018 ANSI/TIA 568.2-D |
| 外觀、尺寸 | |
| 纜線長度 | 305.0 m ± 2 m (1,000.66 ft ± 6.56 ft) |
| 包裝尺寸 | 長406 mm × 寬404 mm × 高216 mm(15.98″ × 15.91″ × 8.50″) |
| 淨重 | 8.5 kg ± 0.6 kg (18.74 lb ± 1.32 lb) |

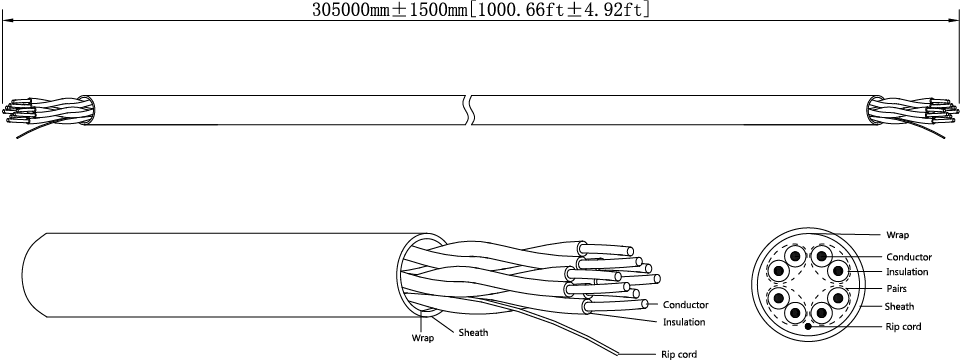

尺寸
單位 : mm〔ft〕
產品規格
| 型號 | PFM920-5EU |
| 導體 | |
| 材質 | 無氧銅（純度99.97%） |
| 直徑 | 0.50 mm ± 0.01 mm (0.02″ ± 0.0004″) |
| 美國線規 | 24AWG |
| 絕緣 | |
| 材質 | HDPE |
| 平均厚度(Min.) | 0.21mm (0.0083″) |
| 直徑 | 0.89 mm ± 0.06 mm (0.035″ ± 0.0024″) |
| 絕緣顏色 | 8芯 (藍色，白色/藍色、橙色，白色/橙色、綠色，白色/綠色、棕色，白色/棕色) |
| 拉繩 | |
| 材質 | 聚酯纖維 |
| 規格 | 500D |
| 外被體 | |
| 材質 | MDPE |
| 平均厚度(Min.) | 0.7 mm (0.0276″) |
| 直徑 | 5.2 mm ± 0.40 mm (0.20″ ± 0.0157″) |
| 顏色 | 黑色 |
| 電器規範 | |
| 單導體最大直流電阻 | 9.5 Ω@100 m (328.08 ft) |
| 最小絕緣電阻 | 5000 MΩ·km |
| 最大直流電阻不平衡 | 2% (pair intra), 4% (pairs inter) |
| 絕緣強度 | No breakdown with 1KV DC for 1 min |
| 傳輸 | |
| 阻抗特性 | 100 ± 15Ω |
| 近端串音 | ≥35.30 dB/100 m@100 MHz |
| 最大衰減 | 22.0 dB/100 m@100 MHz |
| 回流損失 | ≥20.1 dB/100 m@100 MHz |
| 機械 | |
| 抗拉強度 | 外被體≥13.5 MPa，絕緣≥16 MPa |
| 斷裂延伸率 | 外被體≥150%，絕緣≥300% |
| 安裝彎曲半徑 | >15倍纜線外徑 |
| 導體斷裂延伸率 | ≥15% |
| 環境 | |
| 絕緣收縮 | ≤5% |
| 絕緣色移電阻 | 無遷移 |
| 老化後外被體拉伸強 度和斷裂延伸率 | ≥9.6 MPa，變化率≤20% |
| 低溫彎曲試驗 | 試驗後無開裂 |
| 熱衝擊試驗 | 試驗後無開裂 |
| 工作溫度 | –20°C ~ +60°C |
| 安裝溫度 | 0°C ~ +50°C |
| 儲存溫濕度 | –10°C ~ +40°C，相對溼度<60% |
| 合規性 | |
| 合規標準 | YD/T 3296.2-2018 ANSI/TIA 568.2-D |
| 外觀、尺寸 | |
| 纜線長度 | 305.0 m ± 2 m (1,000.66 ft ± 6.56 ft) |
| 包裝尺寸 | 長406 mm × 寬404 mm × 高216 mm(15.98″ × 15.91″ × 8.50″) |
| 淨重 | 8.5 kg ± 0.6 kg (18.74 lb ± 1.32 lb) |
產品尺寸
單位 : mm〔ft〕
